Descriere
Blocul de masura si protectie trifazat este destinat realizarii bransamentului electric intre reteaua de distributie a energiei electrice si consumator, protectiei generale a consumatorului si masurarii energiei consumate de acesta.
Blocul de masura si protectie trifazat indeplineste urmatoarele functii:
- racordarea instalatiei de utilizare a consumatorului la instalatia de alimentare a furnizorului;
- protectie la suprasarcina si scurtcircuit;
- masurarea energiei electrice active;
- posibilitatea realimentarii de catre abonat in cazul actionarii protectiilor la un defect in instalatiile acestuia, prin montarea unei ferestre de acces la aparatele de protectie, cu pastrarea gradului de protectie impus blocului si cu posibilitatea securizarii accesului de catre abonat;
- protectia impotriva sustragerilor de energie electrica si a deteriorarii echipamentului prin actiunea unor persoane rau intentionate sau neavizate;
- posibiliatea citirii contorului sau, daca este cazul intreruperii alimentarii cu energie electrica de catre furnizor, independent de prezenta consumatorului;

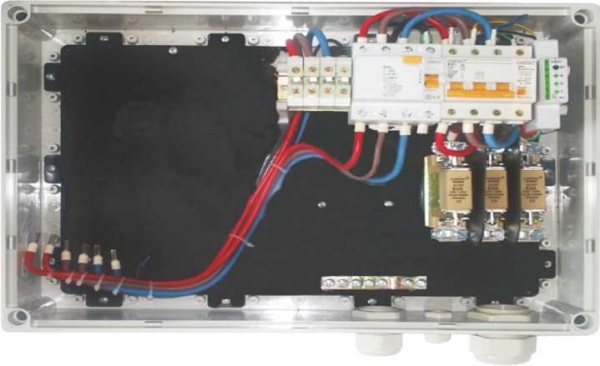

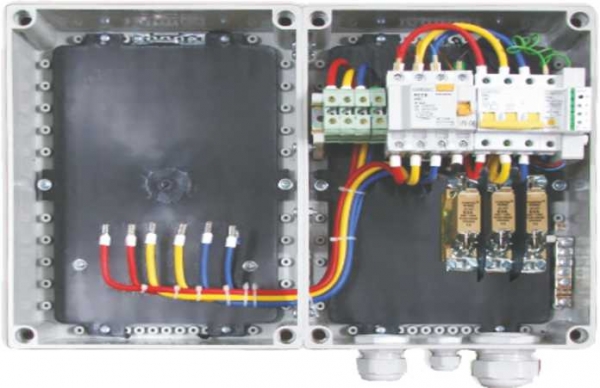

Blocul de masura si protectie trifazat este alcatuit din:
- carcasa din PC cu fereastra de acces la aparatele de protectie;
- un separator cu sertare 3P, cu sigurante cilindrice, pentru separare vizibila;
- un intrerupator automat MCB - 6 kA, 3P, de la 10A la 63A, cu protectie la suprasarcina si scurtcircuit,
- un intrerupator automat MCB - 10kA, 3P, pentru 80A si 100A, cu protectie la suprasarcina si scurtcircuit,
- un intrerupator automat MCCB - 35kA, 3P, pentru 80A si 100A cu protectie la suprasarcina si scurtcircuit;
- un intrerupator cu protectie diferentiala (RCD) 4P;
- un declansator de deschidere asociat intrerupatorului automat;
- un dispozitiv trifazat de protectie la supratensiuni (DPST 3-2);
- bara de nul PEN;
- cleme de sir pentru racordarea cablului de iesire. Contorul nu se livreaza impreuna cu BMPT-ul.
Blocul de masura si protectie trifazat este realizat conform specificatiei tehnice ST nr. 4/2014 emisa de Electrica.
